120 kHz
喷嘴工作频率
18 μm
典型中位液滴
1~10 mm
参考喷涂宽度
≤1 mL/min
单喷嘴流量上限
SIDE-FEED ATOMIZATION
独立供液，让涂覆更灵活
01

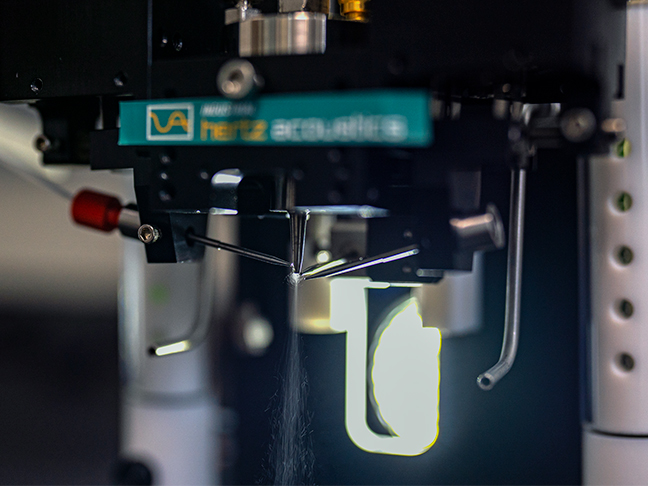

侧边供液，中心供气
液体由独立输液通道送至喷嘴尖端，中心孔供气，形成柔和、集中的喷雾。输液通道与喷嘴主体相互独立，输液孔长度与孔径不受喷嘴结构限制，设计更灵活。
02
外部雾化，维护简便
液体不进入喷嘴内部，在外部完成雾化，降低堵塞风险，输液针可独立更换，维护简便。外部雾化可获得更小液滴，并支持更低流量运行，满足精密涂覆需求。
03
多路供液，尖端混合
适用于多组分材料喷涂，多路液体可独立供给，在喷嘴尖端即时接触与混合，无需预先混配，便于匹配不同材料组合与涂覆工艺。

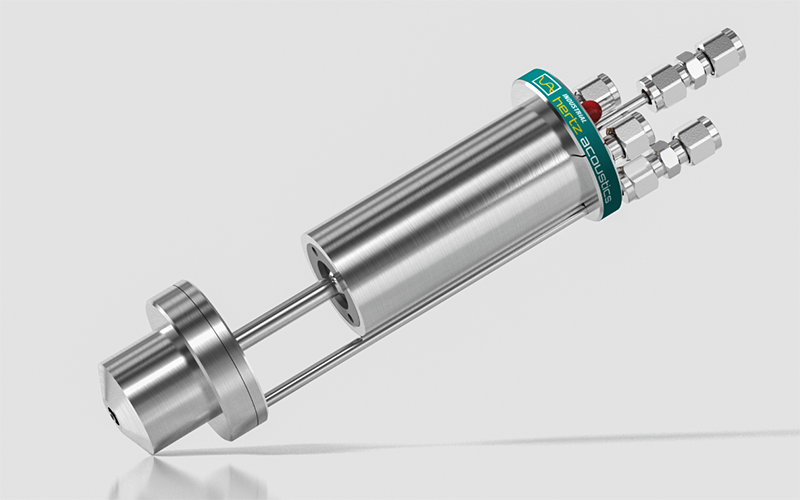

TECHNICAL SPECIFICATIONS
侧供液喷嘴参数
120KHz
喷头频率
18um
液滴中位粒径
1~10mm
喷涂宽度
＜30CPS
液体黏度
＜10%
液体固含量
＜3um
固体颗粒
PTFE
液管材质
316
输液针材质
1.6mm
液管外径
LIQUID CONDITIONS
材料适配，决定喷涂表现
围绕液体性质、目标涂层与器械结构匹配工艺，让供液、雾化与沉积过程保持协调。
材料参考条件
以下条件用于材料初筛；实际适配性还需结合溶剂体系、分散状态与连续喷涂表现确认。
动力黏度
＜30 cps
固体质量比
＜10%
固体颗粒
＜3 μm
塑形气压
＜20 kPa
01
液体性质
提供溶剂、粘度与固含量信息，结合材料状态确认供液和雾化条件。
02
供液与沉积量
根据目标膜厚与涂覆面积设置流量，可组织连续或间歇喷涂过程。
03
液滴与器械结构
细小、柔和的喷雾适用于小尺寸器械表面，通过喷涂路径与距离调整覆盖区域。
04
多组分材料
多路液体独立供给，在喷嘴尖端即时接触与混合，减少预先混配环节。
DEDICATED POWER SUPPLY
专用驱动，协同喷涂控制
频率追踪，灵活集成
根据喷嘴型号匹配驱动配置，通过本机操作或外部接口控制启停。结合供液与喷涂条件调整驱动设置，满足实验验证及设备集成需求。
20–180 kHz
覆盖多种喷头频率
A类线性放大
超声波雾化头提供驱动
自动频率追踪
适应运行状态变化
I/O / 485
便于设备联动控制
精细功率调节
步长低至0.01 W
启动增强
辅助挂液恢复
APPLICATIONS
精密医疗与微结构薄膜涂覆
从支架、球囊到微针与微结构表面，探索超声喷涂在微量沉积、局部覆盖及功能薄膜制备中的应用。

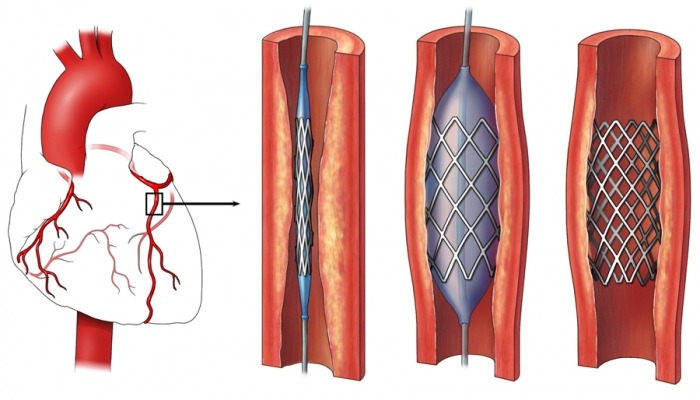

药物洗脱支架
在金属或可吸收支架表面沉积药物与聚合物涂层，并按工艺需要形成多层膜结构。通过协调微量供液、支架旋转与喷涂路径，控制涂覆区域及材料沉积量。
工艺重点：剂量一致性、膜层均匀性与网孔间搭桥控制。
药物涂层球囊
将药物、载体或功能性聚合物沉积在球囊指定区段。结合球囊旋转与轴向运动组织周向涂覆，匹配不同长度、直径及表面形态的涂层需求。
工艺重点：有效涂覆长度、周向覆盖与载药量控制。
微针阵列与针尖涂覆
面向微针贴片的药物或生物活性材料沉积，将涂层集中在针尖或指定针体区域。细窄喷雾配合精密定位及必要的掩膜，可用于探索选择性涂覆工艺。
工艺重点：针尖覆盖、针间一致性与基底积液控制。
诊断芯片与微流控器件
在微流控芯片、试剂条及生物传感器的功能区域沉积试剂、聚合物或导电材料。围绕微小工作区域匹配供液量、喷雾范围和干燥条件。
工艺重点：局部沉积、试剂用量与材料活性验证。
植入膜、网片与组织工程支架
针对薄膜、纤维网片及多孔支架，开展聚合物或生物活性材料的表面涂覆。采用分层沉积并控制润湿和干燥条件，兼顾表面覆盖与孔隙结构。
工艺重点：孔隙保留、膜层形貌与柔性基材适配。
MEMS 与微结构光刻胶
面向硅基微结构、沟槽及三维表面的光刻胶喷涂，通过供液、扫描与溶剂条件的协同调整，探索平面和侧壁的连续覆盖。
工艺重点：侧壁覆盖、沟槽积液控制与膜厚分布。
提供液体配方、工件尺寸、目标膜厚与产能要求，便于开展喷涂测试。
