50 kHz
喷嘴工作频率
36 μm
典型中位液滴
5–15 mm
参考喷涂宽度
＜60mm
探入深度
PROBING SPRAY FORMATION
让喷雾进入管内目标区域
01

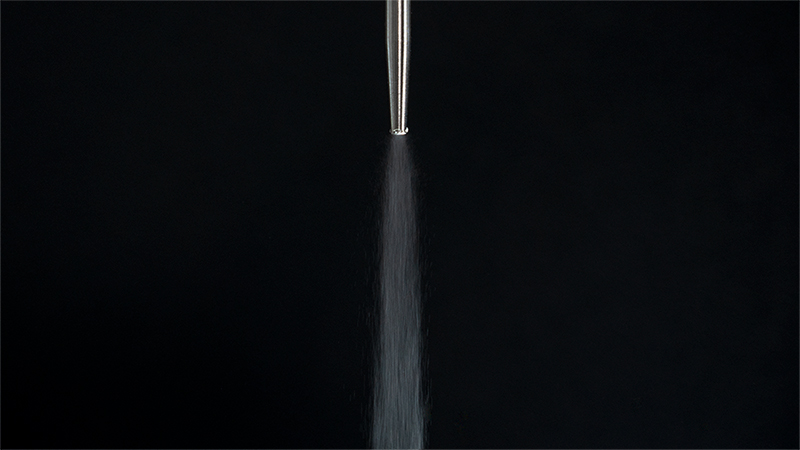

超声雾化
液体输送至喷嘴前端，在高频振动作用下分散为细小液滴。通过匹配供液与驱动条件，开展连续雾化喷涂。
02
探入式结构
加长前端可伸入管道与筒体内部。根据管径、管长和目标区域，确认喷嘴长度及可达位置。
03
局部区域涂覆
面向管壁、筒底等指定区域进行喷涂，无需覆盖整个管体。配合工件位置与运动参数，确认涂覆范围。
TECHNICAL SPECIFICATIONS
探入式喷嘴参数
Hertz-A5003 采用加长前端设计，适用于管壁与筒底的局部喷涂。可根据管径、管长及涂覆位置匹配喷嘴长度，具体效果需结合材料测试确认。
50 kHz
工作频率 Frequency
36 μm
中位粒径 Droplet Size
0.1–3 mL/min
流量范围 Flow Rate
5–15 mm
喷涂宽度 Spray Width
＜60 mm
探入深度 Depth
3-5 mm
喷嘴直径 Diameter
＜30 cP
液体黏度 Viscosity
3 mm
液管外径 Tube OD
SMA
超声接口 Connector
LIQUID CONDITIONS
材料适配，决定喷涂表现
黏度、表面张力、固含量与颗粒尺寸共同影响液膜形成、雾化状态和沉积过程。选型不仅关注喷嘴参数，也需结合配方稳定性、供液方式及基材润湿条件。
01
黏度与表面张力
影响液体在雾化端面的铺展与液滴形成。材料黏度较高时，应结合流量、驱动条件及配方调整，确认雾化连续性。
02
固含量与分散
颗粒悬浮体系需关注团聚、沉降与供液稳定性。结合分散处理和液路条件，减少材料状态变化对喷涂过程的影响。
03
流量与沉积量
供液流量应与雾化能力、运行速度和喷涂次数协调。通过多道薄层沉积调整膜厚，兼顾覆盖、搭接与干燥过程。
04
液滴与基材结构
液滴尺度需结合配方与涂覆要求确认。管内喷涂还需关注管径、管长、喷嘴位置及管壁或筒底的局部覆盖。
DEDICATED POWER SUPPLY
专用驱动，协同喷涂控制
频率追踪，灵活集成
根据喷嘴型号匹配驱动配置，通过本机操作或外部接口控制启停。结合供液与喷涂条件调整驱动设置，满足实验验证及设备集成需求。
40–120 kHz
覆盖三种喷头频率
＜20 W
整机功率参考
自动频率追踪
适应运行状态变化
I/O / Modbus
便于设备联动控制
振幅与功率调节
匹配供液和雾化条件
彩色触控操作
操作界面按配置确认
APPLICATIONS
面向管内壁与筒底局部涂覆
面向采血管、注射器筒及管道内部喷涂，重点关注目标区域、材料适配和涂层分布。喷嘴长度及喷涂条件需结合工件结构确认。

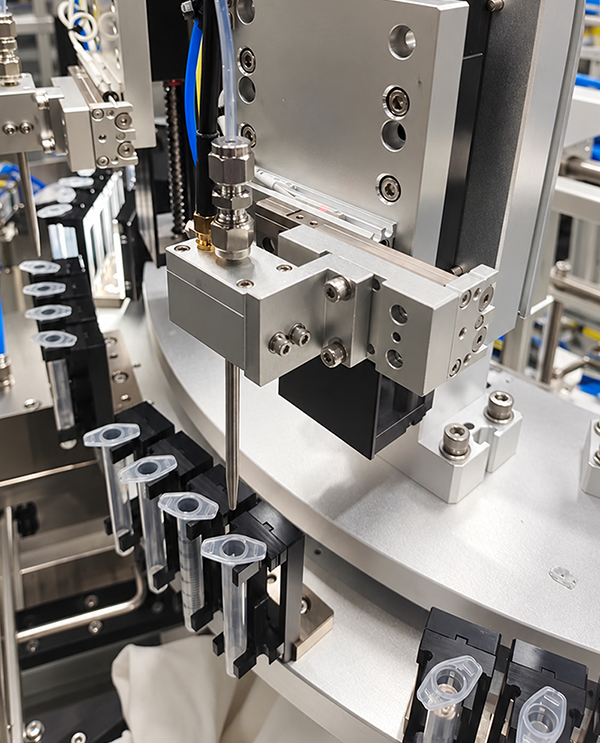

01 · 管内涂覆
采血管 / BCT
催化剂浆料及相关功能层的喷涂沉积。结合分散稳定性、供液流量与多次沉积，控制材料负载及涂层分布。
02 · 筒体涂覆
注射器筒
面向注射器筒内壁或筒底的指定位置。结合筒体尺寸与涂覆要求，确认喷嘴长度和工艺条件。
03 · 颗粒薄膜
二氧化硅浆料
将预先分散的二氧化硅悬浮液喷涂至管内壁，用于采血管促凝剂涂层，具体效果需测试确认。
04 · 功能涂层
凝块活化剂与抗凝剂
材料包括肝素、EDTA、二氧化硅和酸性柠檬酸葡萄糖等。材料适配与涂层效果需结合配方和样品测试确认。
提供材料配方、管径、管长与目标涂覆区域，可进一步确认喷嘴长度、供液配置及测试方案。
START WITH YOUR SAMPLE
先确认材料，再确定频率与工艺参数
提供液体黏度、固含量、颗粒尺寸、目标流量和基材结构，我们可协助选型并安排喷涂测试。
