60/120 kHz
两种频率规格
18–32 μm
典型中位液滴
1–8 mm
参考喷涂宽度
＜2 mL/min
单喷嘴流量上限

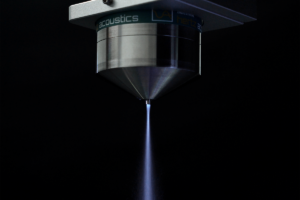

CONVERGING SPRAY FORMATION
收拢雾束，控制局部覆盖
01
超声雾化
液体在喷嘴端面经超声振动形成细小液滴，结合驱动与供液条件，确认雾化状态。
02
气流聚拢
环绕气流将雾滴向中心收拢。通过整形气压与喷涂距离调节喷幅，适配小面积涂覆需求。
03
局部沉积
配合定点或路径喷涂，将材料施加于目标区域；结合流量、移动速度与喷涂次数调节沉积量。
FREQUENCY SELECTION
两种频率，匹配局部涂覆需求
低流量涂覆 · 32 μm
细液滴涂覆 · 18 μm
REFERENCE MODEL
Hertz A6001
低流量聚拢喷涂
工作频率
60 kHz
中位液滴
32 μm
建议流量
0.1–2 mL/min
喷涂宽度
1–8 mm
导流气压
3~10KPa
液管外径
3 mm
适合低流量供液与小面积涂覆，可用于局部喷涂、小样测试及配方筛选。
参数为参考范围，实际喷幅、液滴及涂层效果以样品测试为准。
REFERENCE MODEL
Hertz A12002
细液滴聚拢喷涂
工作频率
120 kHz
中位液滴
18 μm
建议流量
0.02–2 mL/min
喷涂宽度
0.5–5 mm
导流气压
3~5KPa
液管外径
3 mm
面向较细液滴与窄喷幅需求，可通过多次薄层沉积开展精细涂层制备。
参数为参考范围，实际喷幅、液滴及涂层效果以样品测试为准。
工艺条件分析
填写液体条件与目标流量，获得型号初选建议。
LIQUID CONDITIONS
匹配液体，控制局部沉积
黏度、表面张力、固含量与颗粒尺寸共同影响液膜形成、雾化状态和沉积过程。选型不仅关注喷嘴参数，也需结合配方稳定性、供液方式及基材润湿条件。
材料参考条件
以下条件用于材料初筛；实际适配性还需结合溶剂体系、分散状态与连续喷涂表现确认。
动力黏度
＜40 cps
固体质量比
＜25%
固体颗粒
＜3 μm
塑形气压
＜10 kPa
01
黏度与润湿
影响液体铺展与雾滴形成，需匹配材料配方、供液流量和基材表面状态。
02
颗粒与分散
含颗粒液体需保持稳定分散，关注团聚、沉降及其对供液和雾化的影响。
03
低流量供液
小流量喷涂需保持供液连续，结合供液方式与液路状态，减少沉积量波动。
04
喷幅与路径
结合喷涂距离、移动路径与局部搭接，调整目标区域覆盖和边缘沉积。
DEDICATED POWER SUPPLY
专用驱动，配合精细喷涂
频率追踪，灵活集成
根据喷嘴型号匹配超声驱动，通过本机操作或外部接口控制启停，配合供液与运动系统开展局部喷涂。
40–120 kHz
覆盖三种喷头频率
＜20 W
整机功率参考
自动频率追踪
适应运行状态变化
I/O / Modbus
便于设备联动控制
振幅与功率调节
匹配供液和雾化条件
彩色触控操作
操作界面按配置确认
APPLICATIONS
面向小面积与局部涂层制备
从精密电子到小样研发，聚拢型喷嘴将雾束集中于目标区域，便于局部涂覆与薄层沉积。
01 · 精密电子
微电子涂覆
用于小尺寸基材及局部功能层喷涂，结合窄喷幅与路径设置，控制目标区域的材料沉积。
02 · 功能器件
传感器涂层
面向传感器表面的功能材料施加，结合目标区域、材料润湿性与膜层要求进行工艺验证。
03 · 小型器件
局部表面处理
用于小型器件的局部涂层开发，配合工件定位和喷涂路径，减少对非目标区域的覆盖。
04 · 实验研发
小样与配方筛选
面向少量材料的喷涂验证，通过供液流量、喷涂次数与薄层沉积设置，比较不同配方的涂覆表现。
实际涂覆效果需结合液体与基材确认，可通过样品测试评估。
START WITH YOUR SAMPLE
先确认材料，再确定频率与工艺参数
提供液体黏度、固含量、颗粒尺寸、目标流量和基材结构，我们可协助选型并安排喷涂测试。
