40/60/120 kHz
三种频率规格
18–44 μm
典型中位液滴
3–6 cm
参考喷涂宽度
≤12 mL/min
单喷嘴流量上限

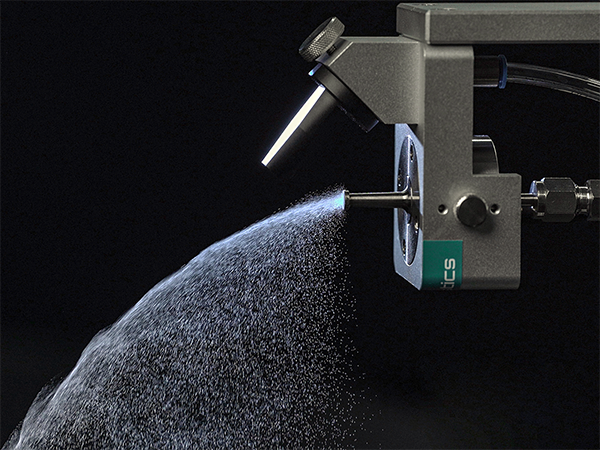

FAN SPRAY FORMATION
让雾滴形成扇形覆盖
01
超声雾化
液体在喷嘴端面经超声振动形成雾滴。匹配喷嘴频率、驱动与供液条件，为后续涂覆提供细小液滴。

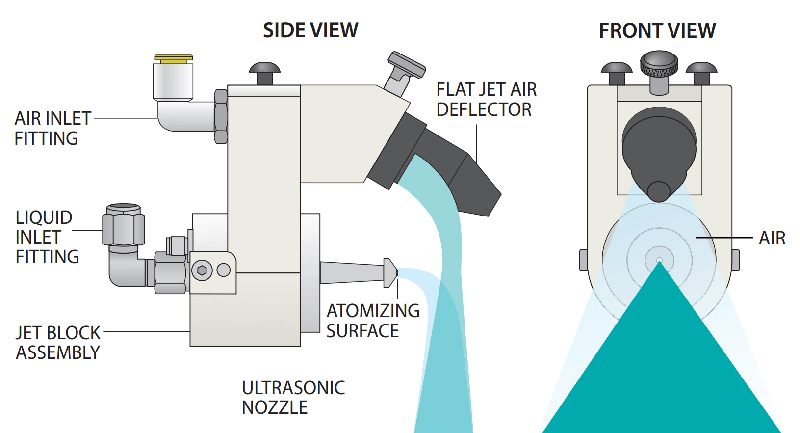

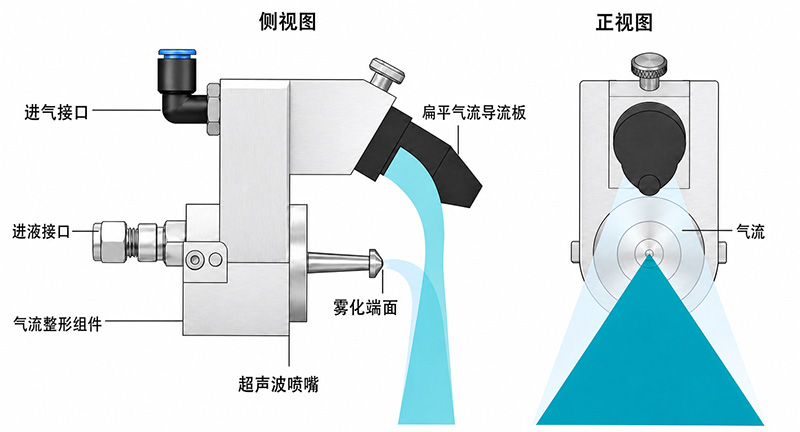

02
气流整形
导流气体作用于已形成的雾滴，将雾束展开为扇形。通过整形气压、喷涂距离和组件位置调整覆盖范围。
03
多头并联与搭接
多喷头并联扩展覆盖宽度，结合喷头间距与喷涂距离调整相邻喷幅搭接，避免搭接区域沉积过多或覆盖不足。
FREQUENCY SELECTION
三种频率，匹配不同涂覆需求
较大流量 · 44 μm
均衡通用 · 32 μm
精细薄膜 · 18 μm
REFERENCE MODEL
Hertz A4002
高流量扇形喷涂
工作频率
40 kHz
中位液滴
44 μm
建议流量
2–12 mL/min
喷涂宽度
3–6 cm
适合以覆盖效率与沉积量为主要考量的任务，可结合基材移动开展连续喷涂。
液滴与喷幅为参考值，实际沉积效果受材料、气流和喷涂距离影响，以样品测试为准。
REFERENCE MODEL
Hertz A6002
均衡型扇形喷涂
工作频率
60 kHz
中位液滴
32 μm
建议流量
1–8 mL/min
喷涂宽度
3–6 cm
兼顾典型液滴尺度与供液范围，适合作为助焊剂及功能涂层工艺的初选配置。
液滴与喷幅为参考值，实际沉积效果受材料、气流和喷涂距离影响，以样品测试为准。
REFERENCE MODEL
Hertz A12003
精细薄膜扇形喷涂
工作频率
120 kHz
中位液滴
18 μm
建议流量
0.3–4 mL/min
喷涂宽度
3–5 cm
面向较低流量与精细薄膜制备，结合多次薄层喷涂，协调膜厚与基材干燥条件。
液滴与喷幅为参考值，实际沉积效果受材料、气流和喷涂距离影响，以样品测试为准。
工艺条件分析
填写关键条件，获得频率与型号的初步建议。
LIQUID CONDITIONS
材料适配，决定喷涂表现
黏度、固含量和颗粒尺寸会影响雾化状态，选型需结合材料分散性与供液条件，先确认液体适配范围。
材料参考条件
以下条件用于材料初筛，具体适配性以样品测试为准。
动力黏度
＜30 cps
固体质量比
＜25%
固体颗粒
＜3 μm
塑形气压
＜30 kPa
01
黏度与表面张力
影响液膜铺展与液滴形成，需结合流量和驱动条件确认连续雾化状态。
02
固含量与分散
含颗粒材料需保持分散稳定，关注团聚、沉降及其对供液的影响。
03
流量与沉积量
流量与运行速度、喷涂次数共同决定沉积量，通过路径搭接协调面内覆盖。
04
喷幅与路径搭接
结合基材宽度、喷涂距离和移动路径调整扇形喷幅，关注边缘覆盖与膜厚分布。
DEDICATED POWER SUPPLY
专用驱动，协同喷涂控制
频率追踪，灵活集成
根据喷嘴型号匹配驱动配置，通过本机操作或外部接口控制启停。结合供液与喷涂条件调整驱动设置，满足实验验证及设备集成需求。
40–120 kHz
覆盖三种喷头频率
＜20 W
整机功率参考
自动频率追踪
适应运行状态变化
I/O / Modbus
便于设备联动控制
振幅与功率调节
匹配供液和雾化条件
彩色触控操作
操作界面按配置确认
APPLICATIONS
面向平面涂覆与连续喷涂
从电路板助焊剂到玻璃、纺织基材及功能薄膜，结合材料条件与基材形态开展扇形喷涂。
01 · 电子制造
电路板助焊剂
面向电路板表面涂覆，结合输送速度、流量和喷幅搭接，调整助焊剂沉积量。
02 · 表面处理
玻璃表面涂覆
用于玻璃表面的功能液体喷涂，配合基材润湿性与干燥条件，评估覆盖及膜层效果。
03 · 连续基材
纺织材料喷涂
配合布面或条带连续移动，结合材料吸液特性和喷涂速度，控制表面处理液沉积量。
04 · 功能材料
功能薄膜制备
面向平面基材的功能涂层，通过频率、供液流量与多次薄层沉积，开展制膜工艺验证。
提供材料条件、基材尺寸与目标膜厚，可进一步确认喷嘴频率及测试方案。
START WITH YOUR SAMPLE
先确认材料，再确定频率与工艺参数
提供液体黏度、固含量、颗粒尺寸、目标流量和基材结构，我们可协助选型并安排喷涂测试。
