120 kHz
喷嘴工作频率
18 μm
典型中位液滴
1–5 cm
参考喷涂宽度
≤1 mL/min
单喷嘴流量上限

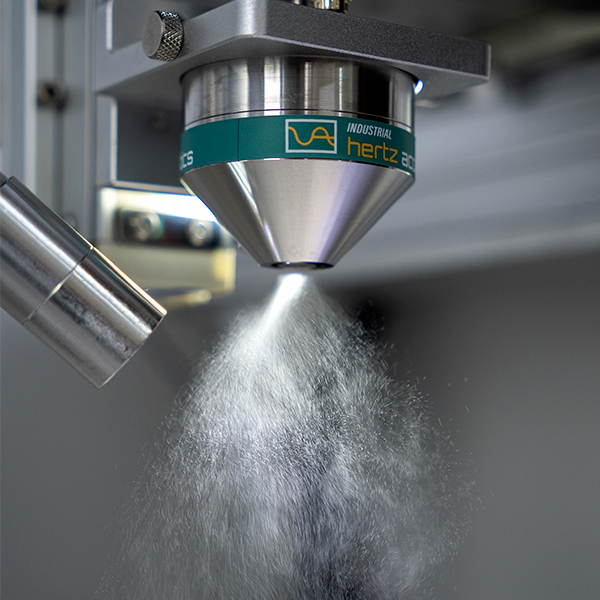

VORTEX SPRAY FORMATION
让雾滴覆盖复杂表面

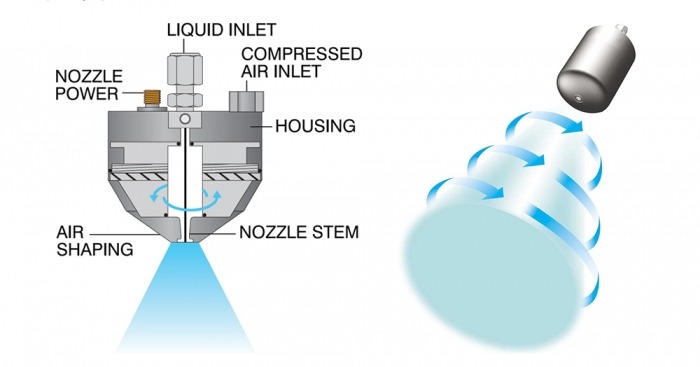

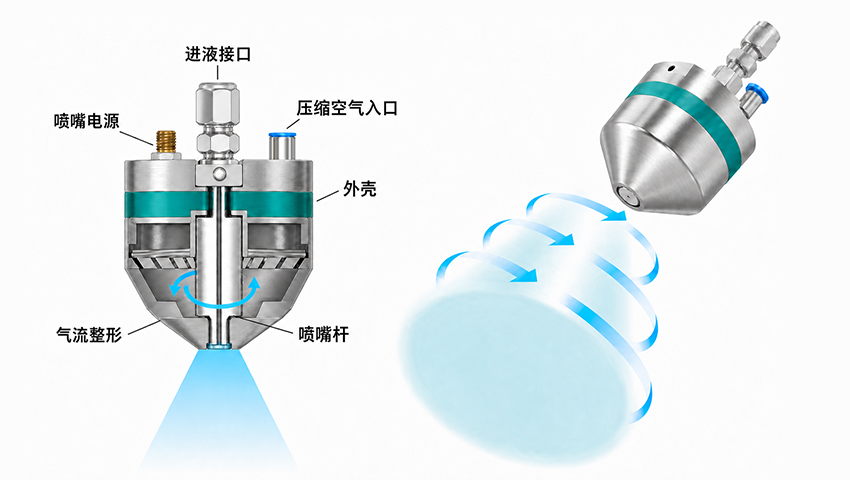

01
超声雾化
液体输送至喷嘴雾化端面，在高频振动作用下分散为细小液滴。通过匹配供液与驱动条件，维持连续雾化状态。
02
涡流整形
导流气体形成旋转气流，对雾化后的液滴进行引导与展开。结合气流和喷涂距离，调整雾束形态及覆盖范围。
03
复杂表面覆盖
配合工件姿态与喷涂路径，开展沟槽、侧壁及曲面涂覆。通过多次薄层沉积，协调局部覆盖、膜厚与干燥条件。
FREQUENCY SELECTION
三种频率，匹配不同涂覆需求
较大流量 · 44 μm
均衡通用 · 32 μm
精细薄膜 · 18 μm

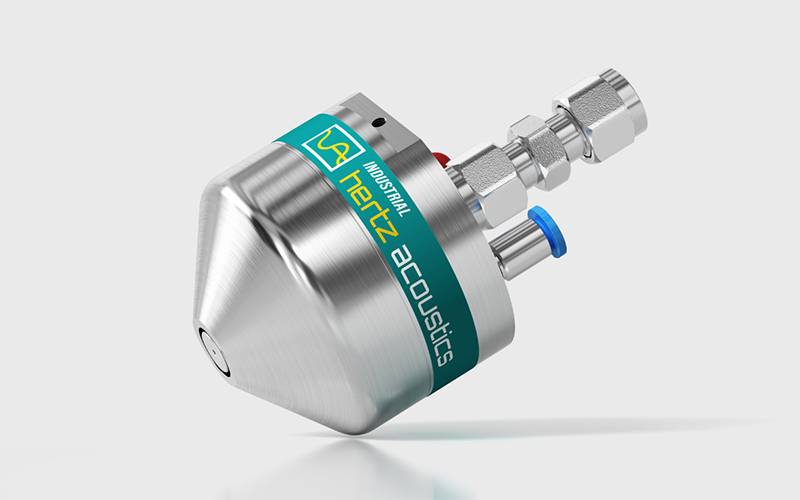

REFERENCE MODEL
Hertz A4003
高流量涡流喷涂
工作频率
40 kHz
中位液滴
44 μm
建议流量
1–12 mL/min
喷涂宽度
4–9 cm
适合以覆盖效率和沉积量为主要考量的喷涂任务。结合供液流量、运行速度与喷涂次数，开展功能涂层及多道沉积工艺。
液滴尺度、喷幅及沉积效果受材料性质、气流和喷涂距离影响，表列参数用于初步选型，具体工艺以样品测试为准。
REFERENCE MODEL
Hertz A6004
均衡型涡流喷涂
工作频率
60 kHz
中位液滴
32 μm
建议流量
1–12 mL/min
喷涂宽度
4–9 cm
兼顾典型液滴尺度与供液范围，可作为功能薄膜工艺的初选配置。结合材料配方与膜厚目标，调整喷幅、路径及涂层搭接
液滴尺度、喷幅及沉积效果受材料性质、气流和喷涂距离影响，表列参数用于初步选型，具体工艺以样品测试为准。
REFERENCE MODEL
Hertz A12004
精细薄膜涡流喷涂
工作频率
120 kHz
中位液滴
18 μm
建议流量
0.5–8 mL/min
喷涂宽度
3–7 cm
面向对液滴细度和局部沉积控制要求较高的任务。结合低流量供液与多次薄层喷涂，开展光刻胶及精细功能薄膜制备。
液滴尺度、喷幅及沉积效果受材料性质、气流和喷涂距离影响，表列参数用于初步选型，具体工艺以样品测试为准。
工艺条件分析
填写关键条件，获得频率与型号的初步建议。
LIQUID CONDITIONS
材料适配，决定喷涂表现
黏度、表面张力、固含量与颗粒尺寸共同影响液膜形成、雾化状态和沉积过程。选型不仅关注喷嘴参数，也需结合配方稳定性、供液方式及基材润湿条件。
材料参考条件
以下条件用于材料初筛；实际适配性还需结合溶剂体系、分散状态与连续喷涂表现确认。
动力黏度
＜30 cps
固体质量比
＜15%
固体颗粒
＜3 μm
塑形气压
＜30 kPa
01
液体性质
提供溶剂、粘度与固含量信息，结合材料状态确认供液和雾化条件。
02
供液与沉积量
根据目标膜厚与涂覆面积设置流量，可组织连续或间歇喷涂过程。
03
液滴与器械结构
细小、柔和的喷雾适用于小尺寸器械表面，通过喷涂路径与距离调整覆盖区域。
04

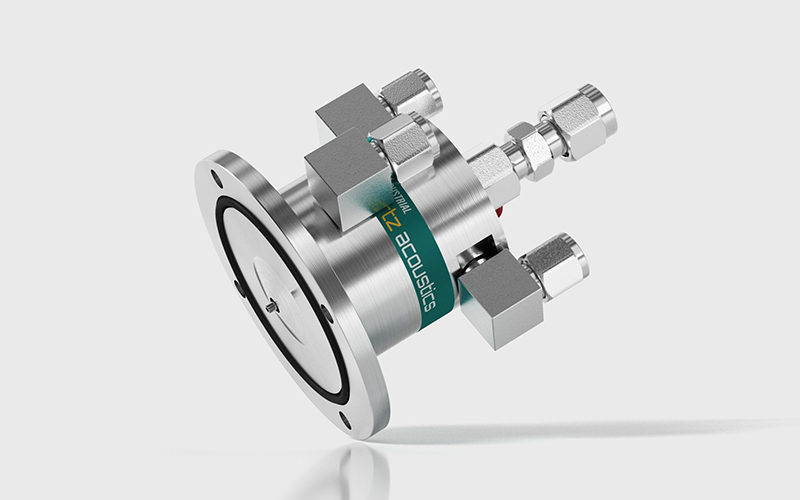

多组分材料
多路液体独立供给，在喷嘴尖端即时接触与混合，减少预先混配环节。

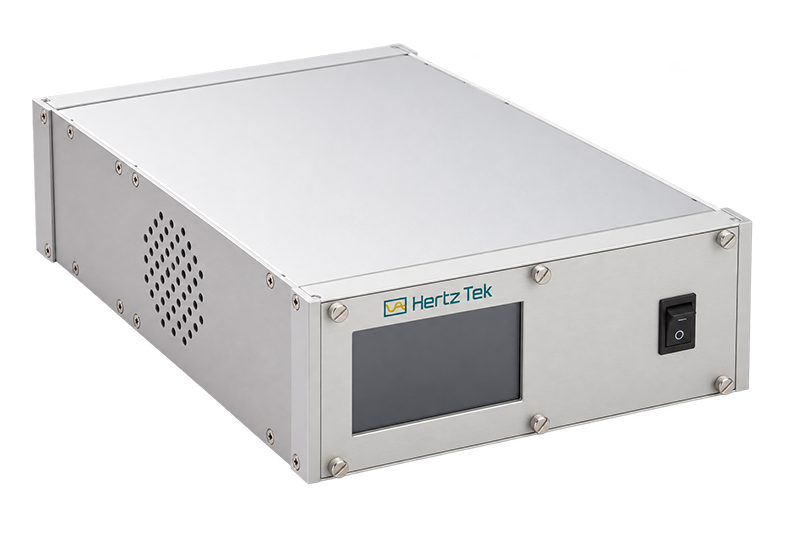

DEDICATED POWER SUPPLY
专用驱动，协同喷涂控制
频率追踪，灵活集成
根据喷嘴型号匹配驱动配置，通过本机操作或外部接口控制启停。结合供液与喷涂条件调整驱动设置，满足实验验证及设备集成需求。
40–120 kHz
覆盖三种喷头频率
＜30 W
整机功率参考
自动频率追踪
适应运行状态变化
I/O / Modbus
便于设备联动控制
振幅与功率调节
匹配供液和雾化条件
彩色触控操作
操作界面按配置确认
APPLICATIONS
面向复杂结构与功能薄膜
从微结构光刻胶涂覆到新能源功能层沉积，涡流型喷嘴可结合不同材料与基材条件开展工艺开发，重点关注局部覆盖、沉积量及膜层一致性。
01 · 新能源
燃料电池 / PEM
用于催化剂浆料及相关功能层的喷涂沉积。结合分散稳定性、供液流量与多次沉积，控制材料负载及涂层分布。
02 · 光伏
太阳能电池
用于前驱体与功能材料的喷涂制膜。通过喷幅、运行速度和路径搭接设置，协调覆盖范围、沉积量及基材干燥条件。
03 · 精密电子
光刻胶涂覆
面向晶圆、MEMS及具有沟槽、侧壁的基材。结合液滴尺度、喷涂角度与多次薄层沉积，改善复杂结构的局部涂覆。
04 · 功能材料
聚酰亚胺薄膜
用于绝缘及耐热功能薄膜制备。结合溶剂体系、材料黏度与基材形貌，协调喷涂沉积、溶剂挥发及后续固化过程。
提供材料配方、基材结构与目标膜厚，可进一步确认喷嘴频率、供液配置及测试方案。
START WITH YOUR SAMPLE
先确认材料，再确定频率与工艺参数
提供液体黏度、固含量、颗粒尺寸、目标流量和基材结构，我们可协助选型并安排喷涂测试。
