接近容器内目标位置
减少非目标侧壁附着
支持水平与倾斜喷涂
导流与冷却气路分离
GUIDED SPRAY IN CONFINED SPACES
深入狭窄空间，精准喷涂
与普通探入式喷嘴相比，增加的导流气路让雾滴输送不只依赖喷嘴朝向，更适合需要控制扩散范围和落点的内部喷涂。
01
细长前端，接近目标
收窄的雾化前端便于伸入小口径开口，加长杆体将喷涂起点移至容器内部，缩短雾滴到目标区域的输送路径。
02

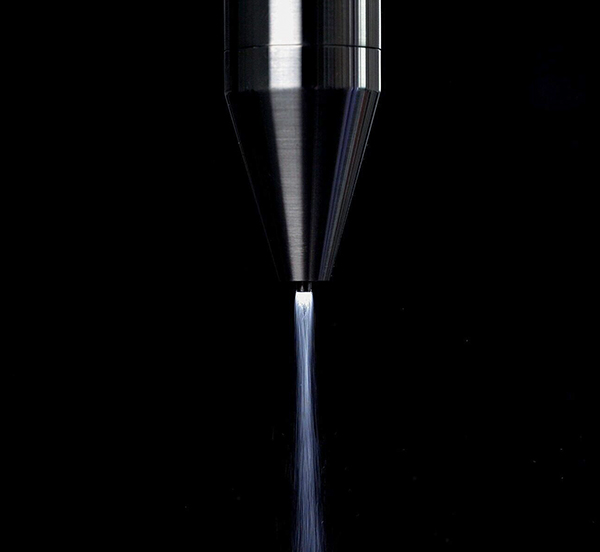

聚拢导流，减少撞壁
导流气体收拢雾束，抑制过早向外扩散，有助于减少输送途中雾滴撞壁、润湿积液及非目标区域沉积。
03
气流输送，灵活安装
气流为雾滴提供定向输送速度，支持水平或倾斜喷涂。结合供液量与导流气量调节，适配不同安装方向和目标距离。
TECHNICAL SPECIFICATIONS

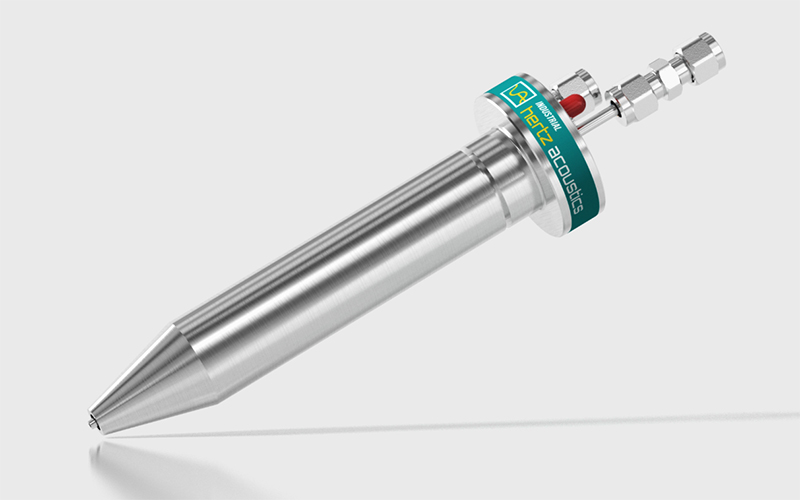

导流探入式喷嘴参数
Hertz-A5004 参考参数。选型需结合容器开口、探入深度、喷涂距离与液体性质；导流气量和供液量共同影响雾束形态及覆盖范围。
50 kHz
工作频率 Frequency
36 μm
中位粒径 Droplet Size
0.2–3 mL/min
流量范围 Flow Rate
5–15 mm
喷涂宽度 Spray Width
＜10 kPa
塑形气压 Air Pressure
＜20 W
喷嘴功率 Power
＜30 cP
液体黏度 Viscosity
3 mm
液管外径 Tube OD
6 mm
气管直径 Air Tube Dia.
THERMAL MANAGEMENT
导流与冷却分离，兼顾喷涂与温控
面向狭窄空间及受热腔体，结合加长杆体、聚拢导流与可定制独立冷却，分别匹配雾滴输送和换能器温控需求
材料参考条件
以下参数供选型参考，实际适配需结合液体性质、容器尺寸与工艺温度确认。
动力黏度
＜40 cps
固体质量比
＜25%
固体颗粒
＜3 μm
塑形气压
＜10 kPa
01
加长探入结构
细长前端便于进入狭窄容器，加长杆体为后端远离热源留出空间，结合隔热与冷却措施控制温升。
02
聚拢气流导向
导流气体收拢并输送雾滴，减少沿途扩散和非目标侧壁附着，支持水平或倾斜方向喷涂
03
独立冷却定制
可按需分离导流与冷却气路，分别设定气量，在保留雾束导流设置的同时调节换能器冷却条件
04
不锈钢管路接头
所有管路接头采用不锈钢，便于连接供液与供气系统；受热工况下，密封件及管材需同步匹配

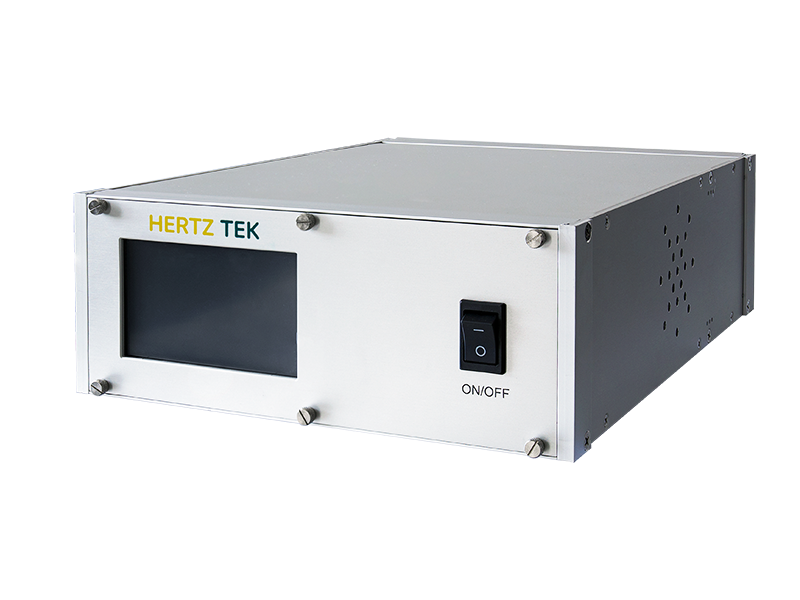

DEDICATED POWER SUPPLY
专用驱动，配合精细喷涂
频率追踪，灵活集成
根据喷嘴型号匹配超声驱动，通过本机操作或外部接口控制启停，配合供液与运动系统开展局部喷涂。
40–120 kHz
覆盖三种喷头频率
＜20 W
整机功率参考
自动频率追踪
适应运行状态变化
I/O / Modbus
便于设备联动控制
振幅与功率调节
匹配供液和雾化条件
彩色触控操作
操作界面按配置确认
APPLICATIONS
让喷雾到达需要的位置
适合开口小、路径受限、需要集中供料的场景。根据目标位置与温度条件，选择标准导流或定制冷却配置。
01 · 内部涂覆
小口径容器
将喷嘴伸入瓶体、筒体等容器，靠近底部或局部目标区域喷涂，减少入口及沿途壁面的无效附着。
02 · 定向供料
狭窄腔体
沿受限路径输送雾滴，适合不宜大范围扩散的内部供料；可结合工件运动，实现指定区域覆盖。
03 · 粉体工艺

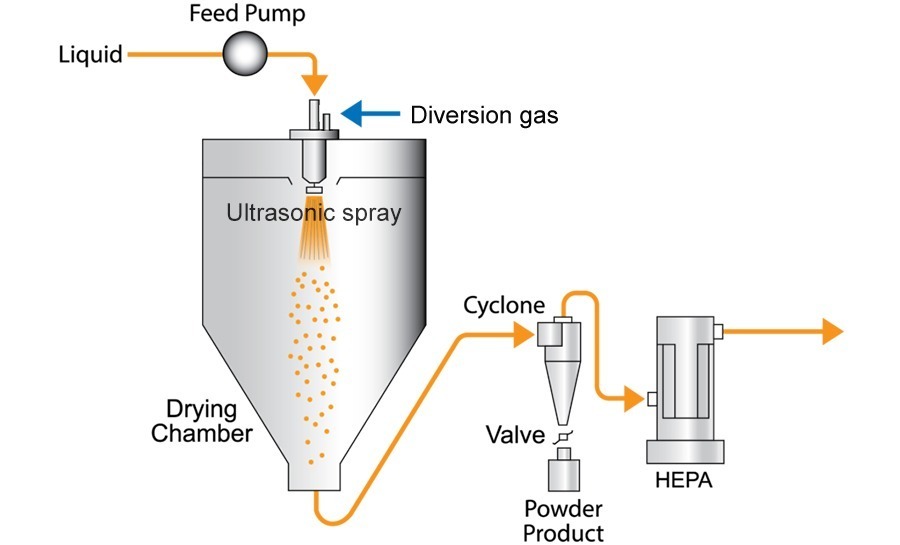

喷雾干燥供料
以聚拢雾束向干燥区域供料，配合干燥气流与收集单元开展制粉，按腔体尺寸匹配喷涂距离。
04 · 温控定制
受热腔体喷涂
前端接近受热区域，后端布置在较低温位置；按需配置独立冷却，匹配热环境中的定向喷涂。
实际涂覆效果需结合液体与基材确认，可通过样品测试评估。
START WITH YOUR SAMPLE
从容器尺寸出发，匹配喷涂方案
提供开口尺寸、探入深度、目标区域、液体性质与工艺温度，我们协助确认喷嘴配置、气路方案及样品测试条件。
