超声波喷涂技术是一种先进的材料沉积方法，尤其在光伏领域表现出色。特别是在CdTe太阳能电池的制造过程中，通过精确控制喷涂参数，显著提高了器件性能。本文将详细探讨超声波喷涂的过程、关键参数及其优势。

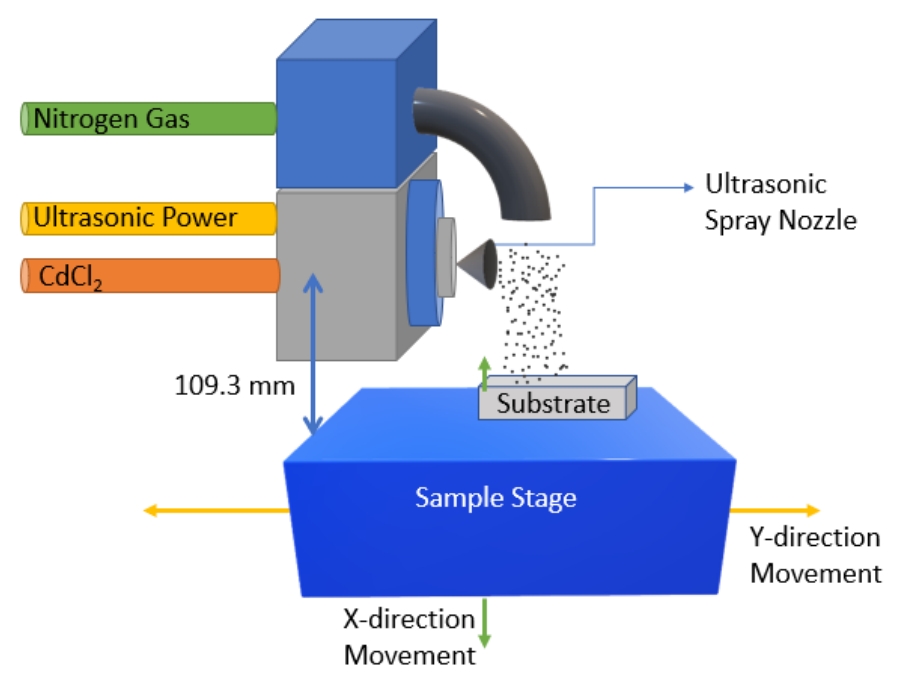

超声波喷涂过程
超声波喷涂系统的核心在于其高效的雾化过程，主要包括以下几个组件：
- 喷涂设备：
- 超声波喷嘴：利用超声波发生器，将CdCl₂溶液雾化成微小液滴。
- 雾化机制：超声波通过喷嘴激发液体，形成直径在几微米到几十微米的液滴，这些液滴能够均匀地覆盖在样品表面。
- 功率控制：超声波发生器的功率一般设置为3W，以确保适当的雾化效果。
- 喷嘴高度：为了达到理想的喷涂效果，本次实验喷涂离基材的高度为109mm。
- 样品台：
- 加热样品台：通常由铜制成，配有加热管和温度传感器，确保沉积温度的稳定性。
- 移动机制：使用步进电机控制样品台在x-y方向的移动，确保喷涂过程中的均匀性。
- 控制系统：
- 485通讯：所有组件通过自制控制系统，通过HMI触控屏，实时监测和调整喷涂参数。
在喷涂过程中，CdCl₂溶液通过小直径管道输送到喷头，超声波发生器将其雾化成微小液滴。喷涂头以特定的模式移动，确保在CdTe表面均匀沉积。加热样品台的温度能够加速液体的蒸发，从而提高涂层的干燥速度和均匀性。
关键参数
在超声波喷涂过程中，多个参数对最终结果至关重要：
- CdCl₂浓度：
- 实验表明，CdCl₂的浓度在0.09 mg/cm²到0.45 mg/cm²之间时，器件性能变化显著。0.27 mg/cm²时，短路电流密度（Jsc）显著提高。
- 喷涂温度：
- 处理温度对CdTe层的性能影响很大。在425℃下处理的样品，CdSe和CdTe层的混合效果更佳，器件性能得到显著提升。
- 处理时间：
- CdCl₂的喷涂时间从20分钟延长到30分钟，器件的光伏参数（如Voc和Jsc）显著改善。适当的处理时间能够促进材料间的反应和混合。
- Cu掺杂时间：
- Cu的掺杂时间也显著影响器件性能。掺杂时间延长至30分钟后，Jsc和Voc均有明显提高，这可能与Cu在CdSe/CdTe混合区的扩散有关。
- 喷涂速度：
- 喷涂速度影响涂层的均匀性和厚度。通常，喷涂速度设置在0.75英寸的增量上，以实现均匀的重叠涂层。
- 喷涂面积：
- 超声波喷涂技术支持大面积的均匀涂布，最大可达6″x6″（约15.24 cm x 15.24 cm），适合于各种尺寸的样品。
超声波喷涂的优势
- 均匀涂层：
- 超声波喷涂能够产生极小的液滴，确保在大面积上均匀沉积，避免传统滴铸法可能导致的局部缺陷和不均匀涂层。
- 高效溶剂使用：
- 通过对喷涂过程的精确控制，超声波喷涂能够显著减少CdCl₂的使用量。这种高效利用不仅降低了成本，还减小了环境负担。
- 快速干燥：
- 加热样品台能够加速溶剂的蒸发，确保涂层迅速干燥，提高了生产效率，并减少了材料浪费。
- 降低环境影响：
- 封闭的喷涂系统减少了对环境的污染，保护操作人员的健康，符合现代环保标准。
- 灵活的工艺控制：
- 超声波喷涂可以调节喷涂速率、液滴大小和喷涂模式，使其适应不同材料和厚度的需求，具有很高的工艺灵活性。
总结
超声波喷涂技术在CdTe太阳能电池的制造中展现出了显著的优势。通过优化喷涂参数，如CdCl₂浓度、活化温度和Cu掺杂时间，能够有效提高器件的光伏性能。这一技术的广泛应用，不仅提升了生产效率，还降低了对环境的影响，是未来光伏材料制造的重要方向。
随着超声波喷涂技术的不断发展和完善，相关企业和研究机构可以更好地应用这一技术，实现高效的光伏设备生产和更优质的材料沉积。通过深入了解超声波喷涂的过程和参数，能够为技术的推广与应用奠定坚实基础。
